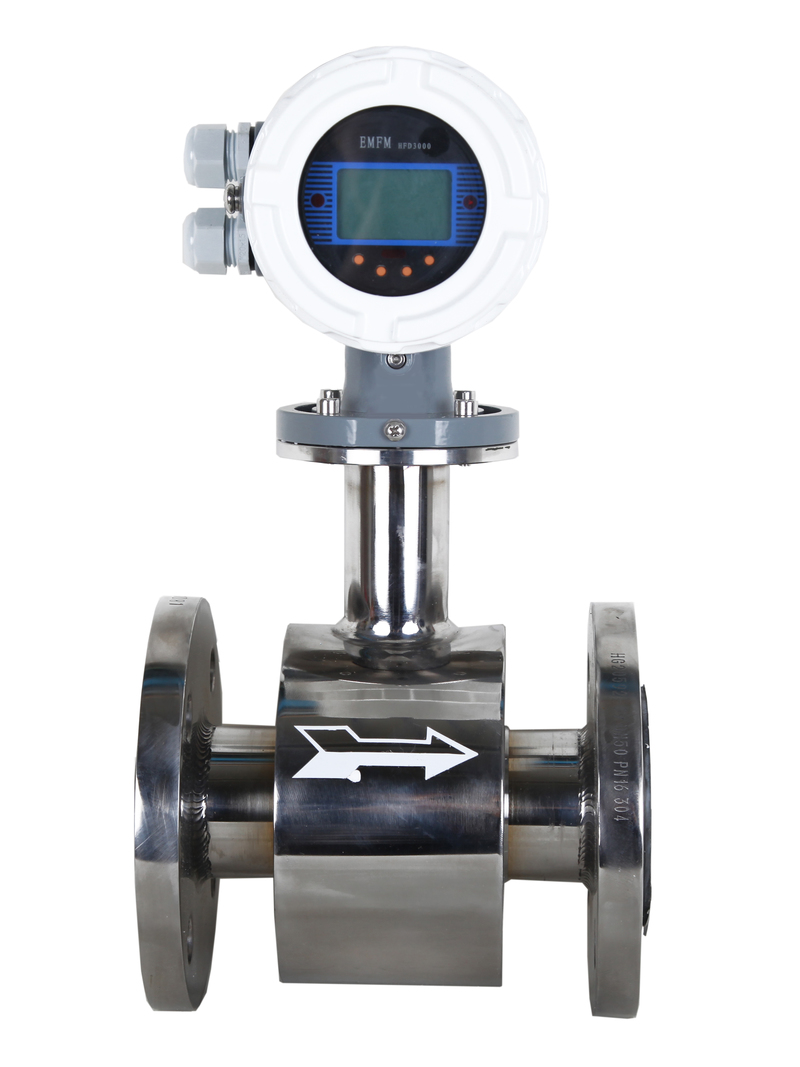

WHLDG 系列智能型電磁流量計

一、概述

電磁流量計適用測量封閉管道中導電液體和漿液的體積流量，如潔凈水、污水、各種酸、堿、鹽溶液、泥漿、漿、紙漿以及食品方面的液體等，多種電極和多種襯里大大地方便了你的選擇，寬闊的 30：l 流量范圍、智能化的多種結構，被廣泛地應用供熱、鋼鐵、化工、制 藥、環保、污水處理等行業。

二、工作原理

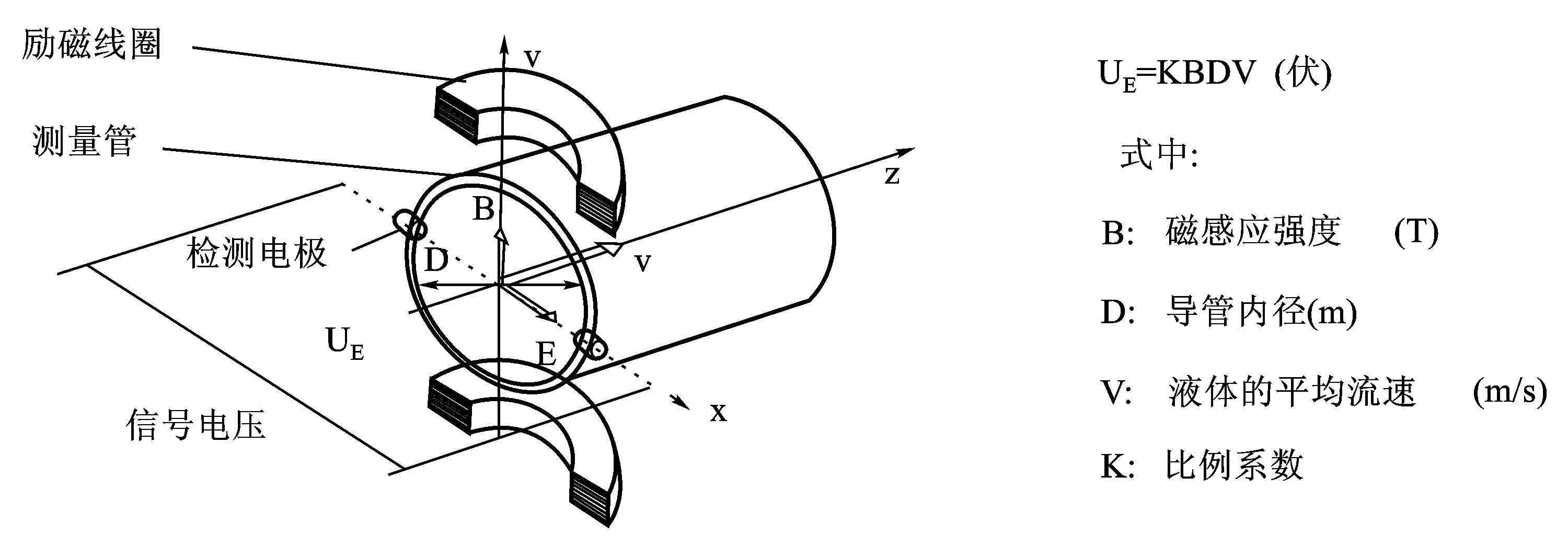

 電磁流量計是根據法拉第電磁感應定律制造而成的，其原理：當導體切割磁力線運動時，導體內將產生感應電動勢。根據該原理，可測量管內流動的導電流體的體積，如圖l所示，導 電流體流動的方向與電磁場的方向垂直，在導管垂直方向施加一個交變的磁場，并在有絕緣襯里的導管內壁兩側安裝一對電極，兩電極的連線既與導管軸線垂直，又與磁場方向垂直， 當導電液體流經導管時，因切割磁力線，兩個電極上就產生感應動勢UE。

圖 1

傳感器導管內徑D是固定的，通過勵磁線圈的勵磁電流是恒定值時，磁感應強度B也是恒定值，因此，平均流速V或流量QV(QV＝лD2／4·V)與感應電動勢UE的大小成正比例關系。

三、技術參數

測量口徑：l0mm～1200mm            流速范圍：0.3～l0m／s

導電率：≥5／μs／cm              測量精度：土 0.5％，土 0. 2％(量程指定段)

機械振動頻率：≤55Hz              防護等級：IP65、IP67、IP68

防爆等級：ExdIIBT4                工作電源：220VAC 土 15％，24VDC 土 5％

功   耗：≤13W                     現場顯示斷電保存時間：10 年

環境溫度：-25℃～+60 ℃            相對濕度：5%～95%RH

輸出信號：4～20mA、0～5KHZ(兩路同時輸出)

通訊接口：RS232、RS485、（通訊協議HART、Modbus可任意選擇)

正、反兩向凈流量可自行設定顯示

分體式傳感器與轉換器之間輸出距離≤200米

內部設有16次掉電記錄

四、注意事項

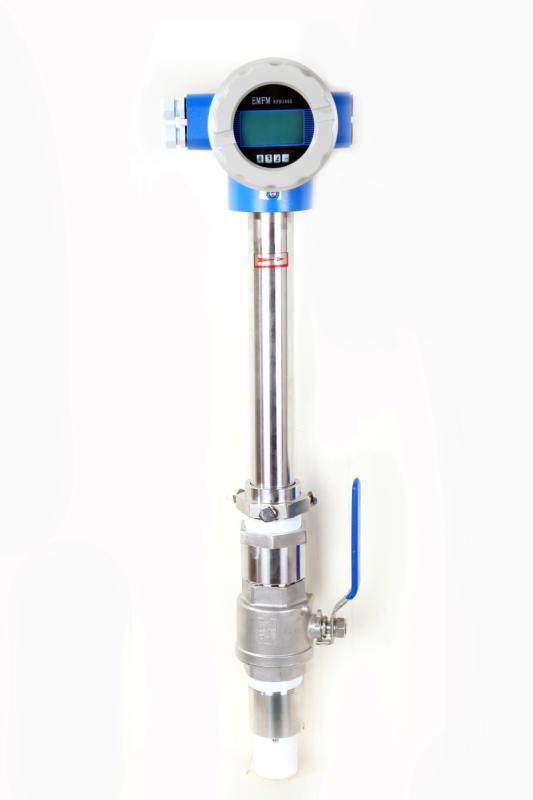

1、電磁流量計按結構形式可分為：管道法蘭安裝和插入式，從實際應用效果來看，插入式測量效果不太理想，當大口徑測量考慮投入成本時，建議選擇其它類型來測量。

2、選型時不要根據現場管道選流量計的口徑，電磁流量計理想的經濟流速在1-3m/S,小流速影響精度、大流速以防沖刷襯里，所以一些場合應適當做變徑后選型。

3、液中夾雜氣泡或固體顆粒物的場合，上游一定考慮加裝排氣閥和過濾器。

4、城市集中供熱的熱水總管網用于貿易結算的安裝點，安裝附近一定加裝膨脹節，或選在架空靠近彎頭的地點（彎頭應在流量計直管段要求以外），以防管道熱脹冷縮產生應力損壞流量計。同時襯里選型應考慮安裝點的地理位置，若在供熱管道的低處安裝，可以考慮采用四氟襯里，反之必須選用高溫橡膠襯里，以防負壓導致的襯里形變。

5、大口徑用于貿易結算的轉換器，建議選用進口。

6、安裝點應盡量遠離大功率電器設備及劇烈震動場合。

7、環境盡可能避開高濃度腐蝕性氣體，環境溫度不要選擇在極限范圍下工作。

8、傳感器必須單獨接地，接地電阻<100Ω，信號電纜最好用接地鋼管穿線敷設。

9、運行前必須在液體充滿管道靜態狀態下調節零點。空管狀態下并非是零位輸出的準確值。

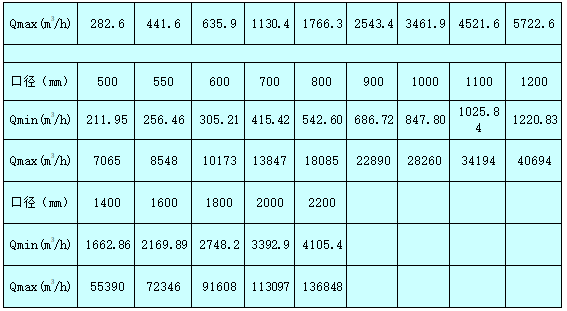

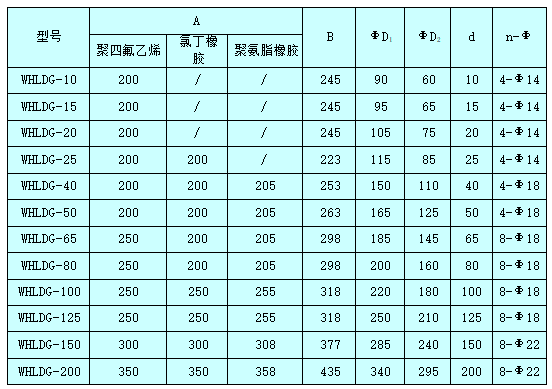

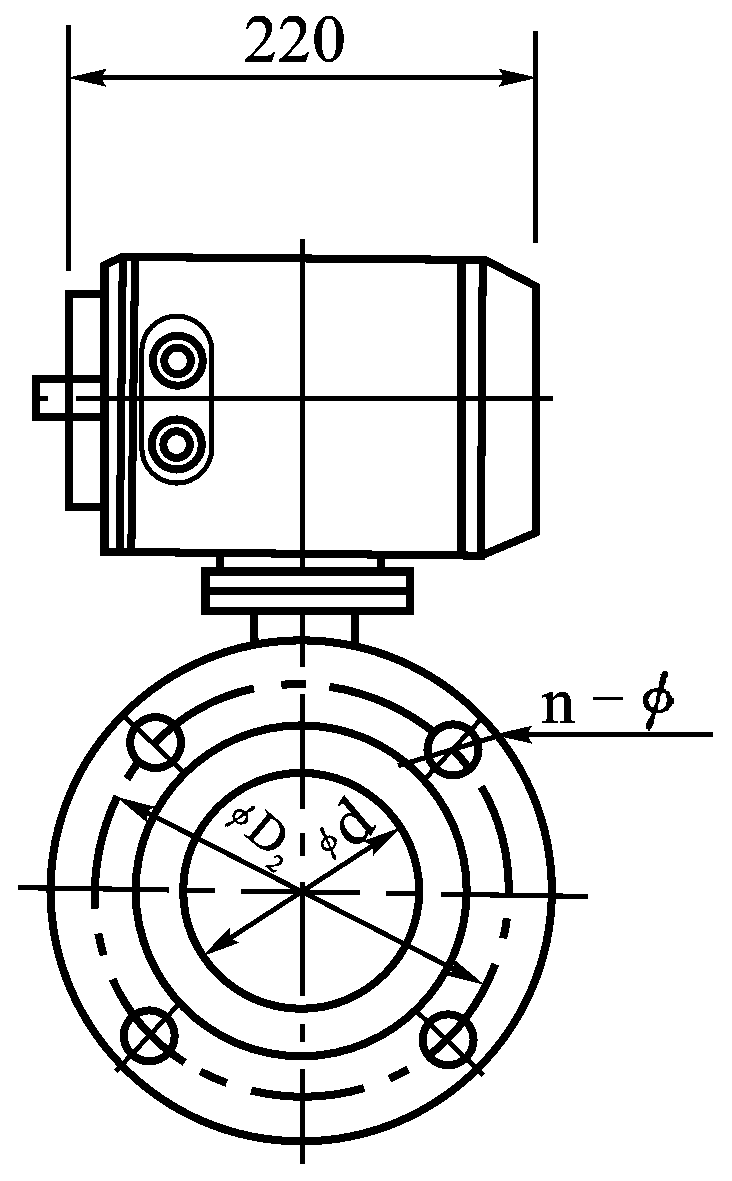

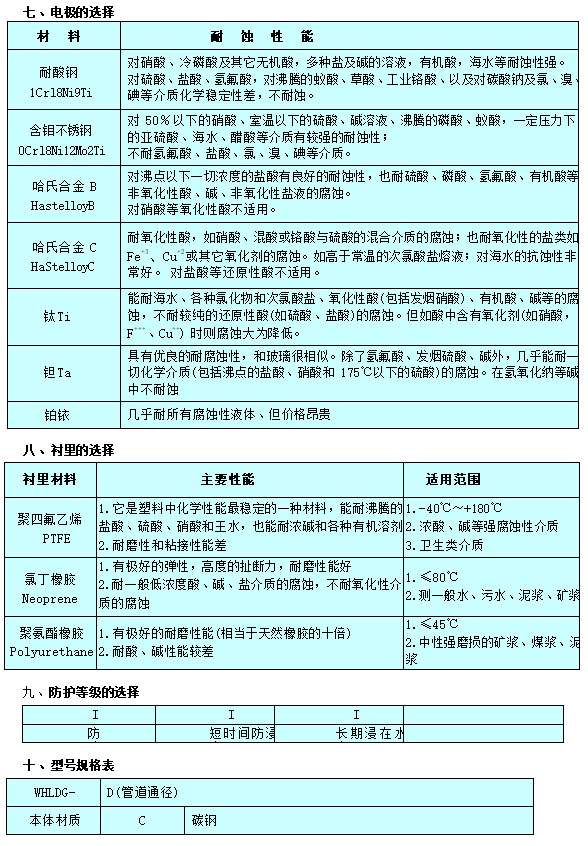

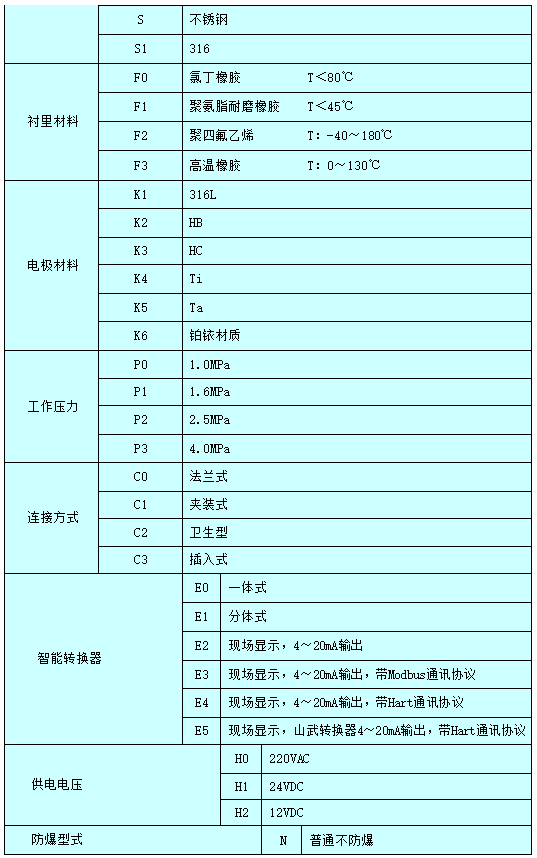

五、外形尺寸
